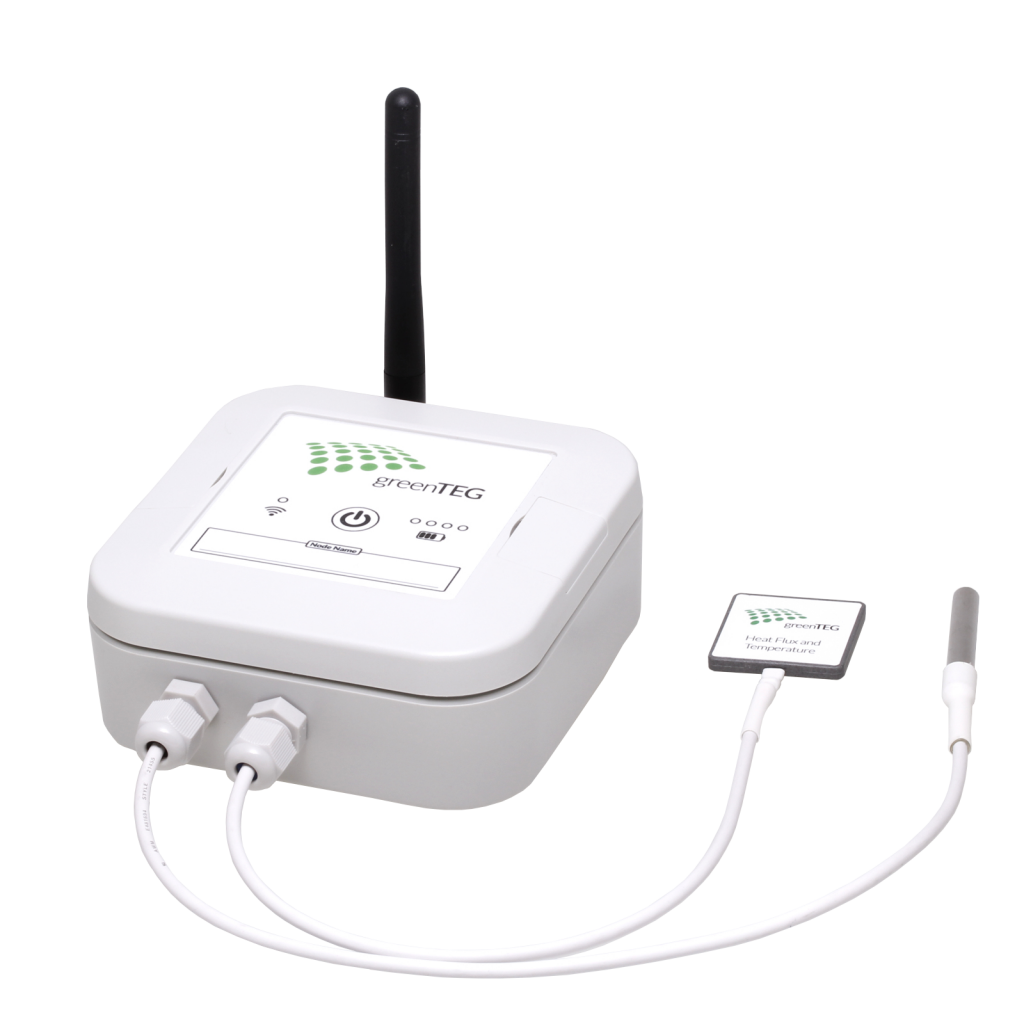

- Wireless
LoRaSC 라디오 링크 (868 / 915MHz)를 통해 게이트웨이에 연결되며 최대 16개의 센서 노드로 구성되어 WiFi 또는 모바일 연결을 사용할 수 없는 환경에서도 시스템을 사용할 수 있습니다.
게이트웨이는 글로벌 2G / 3G 모듈을 통해 인터넷에 연결되며 모든 측정 데이터는 클라우드 서버에 업로드 되어 실시간 측정결과 분석이 가능합니다.
- Weather-Proof
gO Measurement System은 IP44 등급의 방수방진 기능으로 인하여 실내 및 실외 사용이 적합한 전천후형 무선 측정 시스템으로 휴대하기 쉽고 어려운 환경에서도 손쉽고 정확한 측정이 가능합니다.
- 간편한 설치 및 사용
- 클라우드를 통한 실시간 원격 모니터링
- 최대 16 개의 센서 노드를 통한 동시 측정
- 열관류율 (W/(m²K)), 열유속율 (W/m2) 표면 및 주변 온도 (°C)의 측정
- 표준 ISO 9869 및 ASTM C1046 / ASTM C1155와 호환 가능
- 최대 7일의 배터리 수명
일반적인 사용 사례
개조 및 신축 공사의 품질 검사
에너지 효율 개선이 필요한 노후 건축물의 리모델링전 정확한 U-값 측정을 통한 진단으로 단열성능의 문제점 및 개선방안을 적절히 제시하여 비용대비 높은 효과를 누릴수 있습니다.
건물에너지 효율개선 계획
에너지 효율 개선이 필요한 노후 건축물의 리모델링전 정확한 U-값 측정을 통한 진단으로 단열성능의 문제점 및 개선방안을 적절히 제시하여 비용대비 높은 효과를 누릴수 있습니다.
실내의 위생과 쾌적성 최적화
실내 습도 및 표면 온도 측정을 통해 결로 및 곰팡이의 원인을 분석하거나 대비할 수 있습니다. 이로 인한 하자를 방지하여 위생적이고 쾌적한 실내환경을 조성할 수 있습니다.
기술개발 및 품질관리
정확한 열관류율의 지속적인 모니터링을 통하여 새로운 단열재의 단열성능 향상을 위한 연구개발과 생산 및 품질관리에 큰 도움을 기여합니다.
Product Components

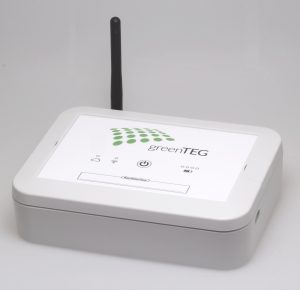

Base Station
Features
- 배터리 전원 공급 (전원 공급 작동 가능)
- 2~7 일 배터리 수명 (충전식)
- 높은 휴대성
- 전세계 2G / 3G 인터넷 연결
- IP44 등급의 방수방진
- 배터리 잔량 및 연결 상태 표시
- 최대 16 개의 측정 노드 연결 가능 (요청시 추가 가능)
Specification
| Article Number | A-257611 |
| Dimensions | 175 x 155 x 45mm (with folded antenna) |
| Weight [g] | ca. 650 |
| IP-Rating (enclosure) | minimum IP44 (weatherproof, splash water) |
| Operational temperature range [°C] | -20 to +60 |
| Battery | 2~2.5 days battery life (internal battery), expandable with external power bank |
| Power supply | USB-C charger (A-001162) (mains operation possible) or power bank |
| Wireless connection to the measuring nodes | LoRaSC-protocol (868 / 915 MHz) |
| Internet connection | 2G/3G mobile communication quad band (globally) |

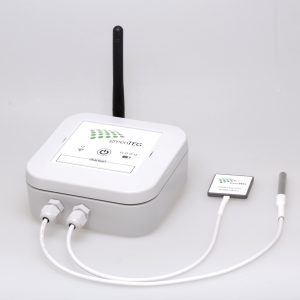

Measuring Node
Features
- 배터리 전원 공급
- 최대 7 일의 배터리 수명 (충전식)
- 휴대용 (무선)
- 긴 무선 범위 (~1 km 또는 층 이상)
- IP44 등급의 방수방진
- 배터리 잔량 및 연결 상태 표시
Specification
| Article Number | A-257658 (type 1) | A-257453 (type 2) | A-257517 (type 3) |
| Sensor Type |
|
|
|
| Dimensions | 100 x 120 x 40mm (with folded antenna) | ||
| Weight | approx. 250g | ||
| IP-Rating (enclosure) | minimum IP44 (weatherproof, splash water) | ||
| Operational temperature range [°C] | -20 to +60 | ||
| Battery | 7 days battery life (internal battery), expandable with external power bank | ||
| Power supply | USB-C charger (A-001162) (mains operation possible) or power bank | ||
| Wireless connection to the base station | LoRaSC-protocol (868 / 915 MHz) | ||
| Transmitting power | Up to 20 dBm (100 mW) | ||
| Sensor inputs | 2 (factory-configured) | ||

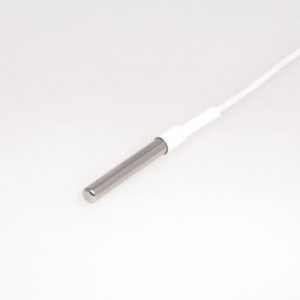

Ambient Air Temperature Sensor
Features
- 높은 정확도
- 견고한 저잡음 설계
- 간편한 착탈식 설치
- 매우 낮은 전력 소비
Specification
| Article number | Included in A-257658 (type 1) and A-257453 (type 2) |
| Material | Chromium-Nickel-Steel |
| Dimensions covering | 5 x 50mm |
| Cable length | 450mm |
| IP-Rating (enclosure) | minimum IP44 (weatherproof, splash water) |
| Operational temperature range [°C] | -50 to +80 |
| Accuracy [°C] | +/- 0.1 |
| Resolution [°C] | 0.01 |

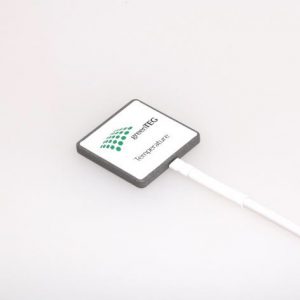

Surface Temperature Sensor
Features
- 높은 정확도
- 견고한 저잡음 설계
- 간편한 착탈식 설치
- 매우 낮은 전력 소비
Specification
| Article number | Included in A-257453 (type 2) |
| Material | Thermally conductive polymer |
| Dimensions covering | 30 x 30 x 3.3mm |
| Cable length | 450mm |
| IP-Rating (enclosure) | minimum IP44 (weatherproof, splash water) |
| Operational temperature range [°C] | -50 to +80 |
| Accuracy [°C] | +/- 0.1 |
| Resolution [°C] | 0.01 |

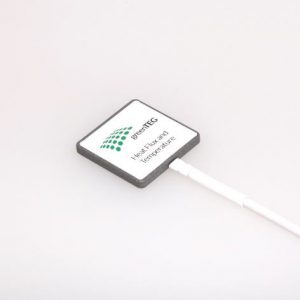

Heat Flux / Surface Temperature Sensor
Features
- 고해상도 열유속 측정
- 높은 정확도
- 견고한 저잡음 설계
- 간편한 착탈식 설치
- 매우 낮은 전력 소비
- 통합된 표면 온도 측정 센서
Specification
| Article number | Included in A-257658 (type 1) |
| Material | Thermally conductive polymer |
| Dimensions covering | 30 x 30 x 3.3mm |
| Cable length | 450mm |
| IP-Rating (enclosure) | minimum IP44 (weatherproof, splash water) |
| Operational temperature range [°C] | -50 to +80 |
| Accuracy temperature measurement [°C] | +/- 0.1 |
| Resolution temperature sensor [°C] | 0.01 |
| Accuracy heatflux measurement [%] | +/- 3 |
| Resolution heatflux sensor [W/m²] | 0.09 |
| Measurable heatflux range [kW/m²] | +/- 35 |
| Min./Avg.2 heatflux sensor sensitivity [μV/(W/m²)] | 10/20 |

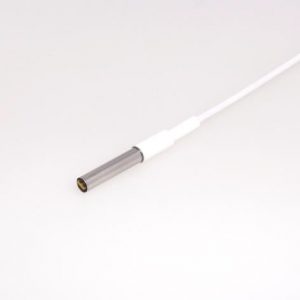

Humidity / Ambient Air Temperature Sensor
Features
- 고해상도 습도 측정
- 높은 정확도
- 견고한 저잡음 설계
- 간편한 착탈식 설치
- 매우 낮은 전력 소비
- 통합된 대기 온도 측정 센서
Specification
| Article number | Included in A-257517 (type 3) |
| Material | Chromium-Nickel-Steel |
| Dimensions covering | 5 x 45mm |
| Cable length | 450mm |
| IP-Rating (enclosure) | minimum IP44 (weatherproof, splash water) |
| Operational temperature range [°C] | -50 to +80 |
| Accuracy temperature measurement [°C] | +/- 0.3 |
| Humidity measuring range [%] | 0 - 100 RH |
| Accuracy humidity measurement [%] | +/- 2 RH |
Cloud Based Analysis and Control Software
Features
- 실시간 데이터 모니터링
- 측정 노드와 게이트웨이의 실시간 연결 상태 표시
- 개인 로그인 계정
- 열관류율(U-값), 열저항도(R-값) 및 습도 동시 측정 가능
- ISO 적합성에 관련 U-value 측정을 위한 상태 표시
- 측정 데이타의 구조화된 보고서 제공
- 다운로드 가능한 데이터
- 간단한 데이터 및 비용 관리
- 높은 데이터 보안
- 인터넷에 연결된 모든 장치에서 접속가능
- 지속적인 업데이트 및 유지 관리
