Heat Flux Sensors

gSKIN Heat Flux 센서는 반도체 소재를 기반으로 한 서모파일 (thermopile)로 제작되었습니다. 특허받은 고품질의 기판과 통합되어 매우 얇고 견고하며 효율성이 매우 뛰어납니다.

VIDEO

gSKIN 센서의 열충격 시험

gSKIN 센서는 우주환경과 같은 조건에서 기술을 성공적으로 테스트했습니다. 완전 기능성 gSKIN 열전달 센서는 먼저 액체 질소 (약 -196 ° C 또는 -321 ° F)에 넣고 80 ° C의 물에 넣습니다. 이 충격 치료 후 gSKIN은 여전히 완벽하게 작동했습니다.

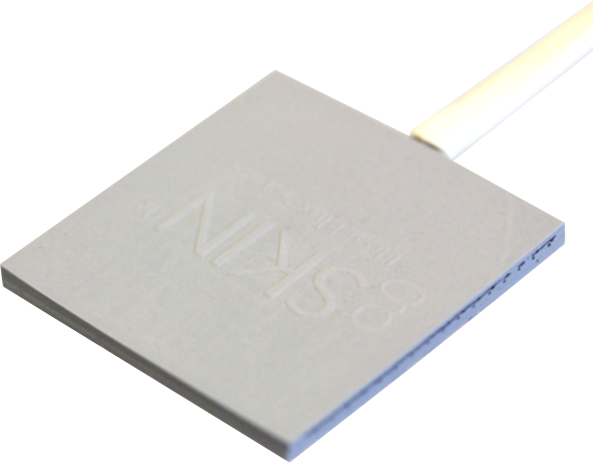

gSKIN® XO

실리콘 열유속 센서

- SIZE

30mm x 30mm x 3.3mm

- Resolution

0.09 W/m2 – 78.4 µW – 230 µK

- Application

건물 현장 모니터링, U-Value 측정, 환경 모니터링

Features

  • 측정 시 주변 대류의 영향을 최소화
  • 열해상도 및 온도차의 초고해상 측정
  • 모든 gSKIN® DLOG 데이터 로거와 호환
  • ISO 8301 국제규격을 준수하는 전도성 열유속 교정

Specification

Article NumberA-044717
Detector TypeThermoelectric
Surface Material (Sensing Area)Polyamide
Sensing Dimensions30.0 x 30.0 x 3.3mm
Heat Flux Range Min / Max-15 / 15kW/m²
Noise Equivalent Heat Flux a per area / absolute0.07W/m² / 64.3μW
Heat Flux Resolution per area with gSKIN® DLOG / absolute 0.09W/m² / 78.4μW
Temperature Difference Resolution~230μK
Min. Sensitivity (S)7.0μV/(W/m²)
Temperature Dependence of S0.25%/°C
Response Time (0-95%)n/a
Electrical Resistance< 150Ohm
Absolut Thermal Resistance~2.8K/W
Max. Compressive Force when clamped>32 (not specified)
Operating Temperature Range Min/Max-50 / 80°C
Calibration Temperature Range Min/Max-30 / 70°C
Calibration Accuracy 3±%
Homogeneity1±%
Linearity with Power1±%
Flexprint Lengthn/a
Flexprint Length (f)n/a
Cable Length (c)100cm

gSKIN® XI

알루미늄 열유속 센서

- SIZE

18mm x 18mm x 0.5mm

- Resolution

0.02 W/m2 – 5.7 µW – 10 µK

- Application

R&D, 열 최적화, 에너지 효율성 측정, 열 속성 모니터링

Features

  • 0.5mm의 얇은 두께
  • 열해상도 및 온도차의 초고해상 측정
  • 모든 gSKIN® DLOG 데이터 로거와 호환
  • ISO 8301 국제규격을 준수하는 전도성 열유속 교정

Specification

Article NumberA-044628
Detector TypeThermoelectric
Surface Material (Sensing Area)Aluminum
Sensing Dimensions18.0 x 18.0 x 0.5mm
Heat Flux Range Min / Max-150 / 150kW/m²
Noise Equivalent Heat Flux a per area / absolute0.02W/m² / 4.6μW
Heat Flux Resolution per area with gSKIN® DLOG / absolute 0.02W/m² / 5.7μW
Temperature Difference Resolution~10μK
Min. Sensitivity (S)35μV/(W/m²)
Temperature Dependence of S0.25%/°C
Response Time (0-95%)0.7s
Electrical Resistance< 400Ohm
Absolut Thermal Resistance2.2K/W
Max. Compressive Force when clamped< 32
Operating Temperature Range Min/Max-50 / 150°C
Calibration Temperature Range Min/Max-30 / 70°C
Calibration Accuracy 3±%
Homogeneity1±%
Linearity with Power1±%
Flexprint Length5cm
Flexprint Length (f)5cm
Cable Length (c)100cm

gSKIN® XP

알루미늄 열유속 센서

- SIZE

10mm x 10mm x 0.5mm

- Resolution

0.06 W/m2 – 6.1 µW – 30 µK

- Application

R&D, 열 최적화, 에너지 효율성 측정, 열 속성 모니터링

Features

  • 0.5mm의 얇은 두께
  • 열해상도 및 온도차의 초고해상 측정
  • 모든 gSKIN® DLOG 데이터 로거와 호환
  • ISO 8301 국제규격을 준수하는 전도성 열유속 교정

Specification

Article NumberA-044573
Detector TypeThermoelectric
Surface Material (Sensing Area)Aluminum
Sensing Dimensions10.0 x 10.0 x 0.5mm
Heat Flux Range Min / Max-150 / 150kW/m²
Noise Equivalent Heat Flux a per area / absolute0.05W/m² / 5.0μW
Heat Flux Resolution per area with gSKIN® DLOG / absolute 0.06W/m² / 6.1μW
Temperature Difference Resolution~30μK
Min. Sensitivity (S)10.0μV/(W/m²)
Temperature Dependence of S0.25%/°C
Response Time (0-95%)0.7s
Electrical Resistance< 150Ohm
Absolut Thermal Resistance3.5K/W
Max. Compressive Force when clamped< 10
Operating Temperature Range Min/Max-50 / 150°C
Calibration Temperature Range Min/Max-30 / 70°C
Calibration Accuracy 3±%
Homogeneity1±%
Linearity with Power1±%
Flexprint Length5cm
Flexprint Length (f)5cm
Cable Length (c)100cm

gSKIN® XM

알루미늄 열유속 센서

- SIZE

4.4mm x 4.4mm x 0.5mm

- Resolution

0.41 W/m2 – 7.9 µW – 140 µK

- Application

R&D, 열 최적화, 에너지 효율성 측정, 열 속성 모니터링

Features

  • 0.5mm의 얇은 두께
  • 열해상도 및 온도차의 초고해상 측정
  • 모든 gSKIN® DLOG 데이터 로거와 호환
  • ISO 8301 국제규격을 준수하는 전도성 열유속 교정

Specification

Article NumberA-044336
Detector TypeThermoelectric
Surface Material (Sensing Area)Aluminum
Sensing Dimensions4.4 x 4.4 x 0.5mm
Heat Flux Range Min / Max-150 / 150kW/m²
Noise Equivalent Heat Flux a per area / absolute0.34W/m² / 6.6μW
Heat Flux Resolution per area with gSKIN® DLOG / absolute 0.41W/m² / 7.9μW
Temperature Difference Resolution~140μK
Min. Sensitivity (S)1.5μV/(W/m²)
Temperature Dependence of S0.25%/°C
Response Time (0-95%)0.7s
Electrical Resistance< 20Ohm
Absolut Thermal Resistance41K/W
Max. Compressive Force when clamped< 2
Operating Temperature Range Min/Max-50 / 150°C
Calibration Temperature Range Min/Max-30 / 70°C
Calibration Accuracy 3±%
Homogeneity1±%
Linearity with Power1±%
Flexprint Length5cm
Flexprint Length (f)5cm
Cable Length (c)100cm
